产品案例报告

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

中国医药研究院型材雨棚 · 铝合金型材雨棚

报告日期：2026年05月

案例编号：20260514-0950

遮风挡雨·通透采光·现代美学

案例摘要

本案例为中国医药研究院安装铝合金型材雨棚工程。主体采用6063-T5高强度铝合金型材框架，顶部覆盖聚碳酸酯(PC)耐力板(厚度≥8mm)，透光率约85%~92%，兼具遮阳防雨与自然采光功能。结构简洁现代，在不遮挡视线的前提下有效拓展室内外过渡空间，为行人、车辆或外摆区域提供全天候保护。

一、项目背景

【项目地点】

中国医药研究院

【项目痛点】

该门卫亭空间长期受日晒雨淋困扰。夏天太阳直晒温度可达50℃以上；雨天雨水直接打湿进门窗户，保安室潮湿不堪。业主希望在不大幅改变原有结构/美观的前提下，打造一个全天候、高品质的遮阳效果。经多方案比选，最终确定采用铝合金铝合金型材雨棚方案——相比传统铁艺/混凝土方案，安装快、免基础、可移动、耐候性强，且外观现代符合建筑美学。

二、产品选材与技术参数

1. 铝合金框架系统

采用6063-T5高强度铝合金型材，主梁截面根据跨度定制设计(常用100×60mm/120×80mm)，壁厚≥2.5mm。表面经三涂两烤氟碳喷涂(膜厚≥40μm)，色牢度优异，户外耐候8~10年不褪色、不粉化。连接件全部采用304不锈钢螺栓组，杜绝生锈隐患。

2. 聚碳酸酯(PC)耐力板顶板

采用全新料聚碳酸酯中空/实心耐力板，厚度8mm~16mm可选。UV共挤层(≥50μm)有效阻挡99%紫外线，保护板下物体不老化变色。透光率85%以上，保持空间明亮通透。抗冲击强度是普通玻璃的250倍，耐冰雹、抗风压，-40℃~120℃宽温域不脆裂。板材边缘配专用铝合金收口条+EPDM密封胶条，防尘防水。

3. 排水与密封系统

沿口设隐藏式铝合金导水槽，雨水经立柱内腔排至地面（内置排水设计），无外露落水管破坏建筑美观。顶板与框架接缝处采用三元乙丙(EPDM)胶条密封，防漏水率达99%以上。

三、产品核心价值（七大买点）

【遮阳隔热】

PC板遮光率可达80%以上(深色板)或50%(透明板)，配合涂层可显著降低板下温度5~10℃

【防雨密封】

隐藏排水+EPDM密封条双重保障，暴雨天气滴水不漏

【建筑颜值】

极简线形设计，氟碳喷涂多色可选(RAL色卡定制)，与建筑外墙无缝融合，提升整体格调

【结构耐用】

6063-T5铝合金+PC耐力板(抗冲击250倍于玻璃)，10年以上结构寿命

【通透采光】

不同于传统铁皮棚/混凝土雨棚的压抑感，PC板透光率高，保持空间明亮通透

【安装便捷】

模块化结构、螺栓拼接，常规工程3~5天安装完成；不影响正常运营

【绿色环保】

铝合金100%可回收，PC板材符合RoHS标准，使用寿命到期后可回收再利用

四、安装前后对比分析

【安装完成效果展示】

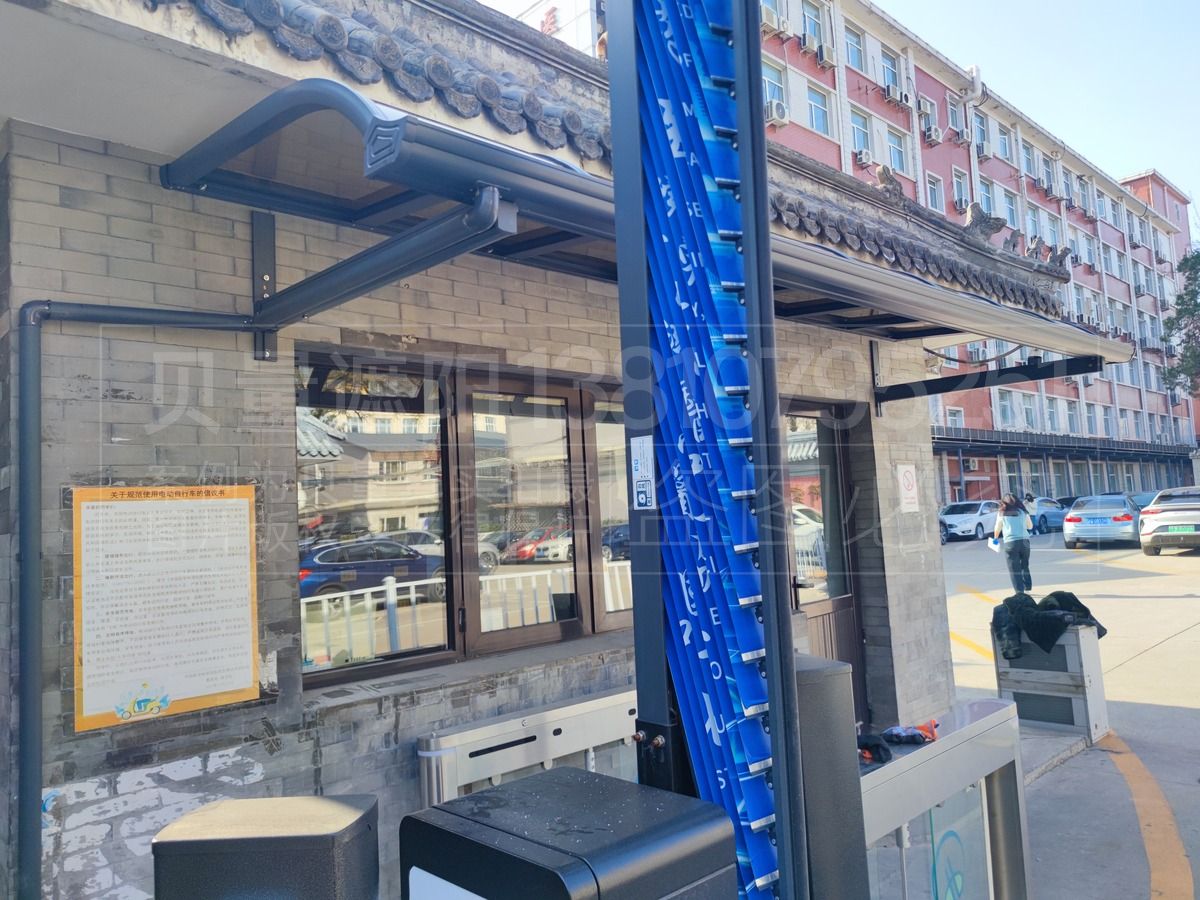

图1：铝合金主框架安装结果展示

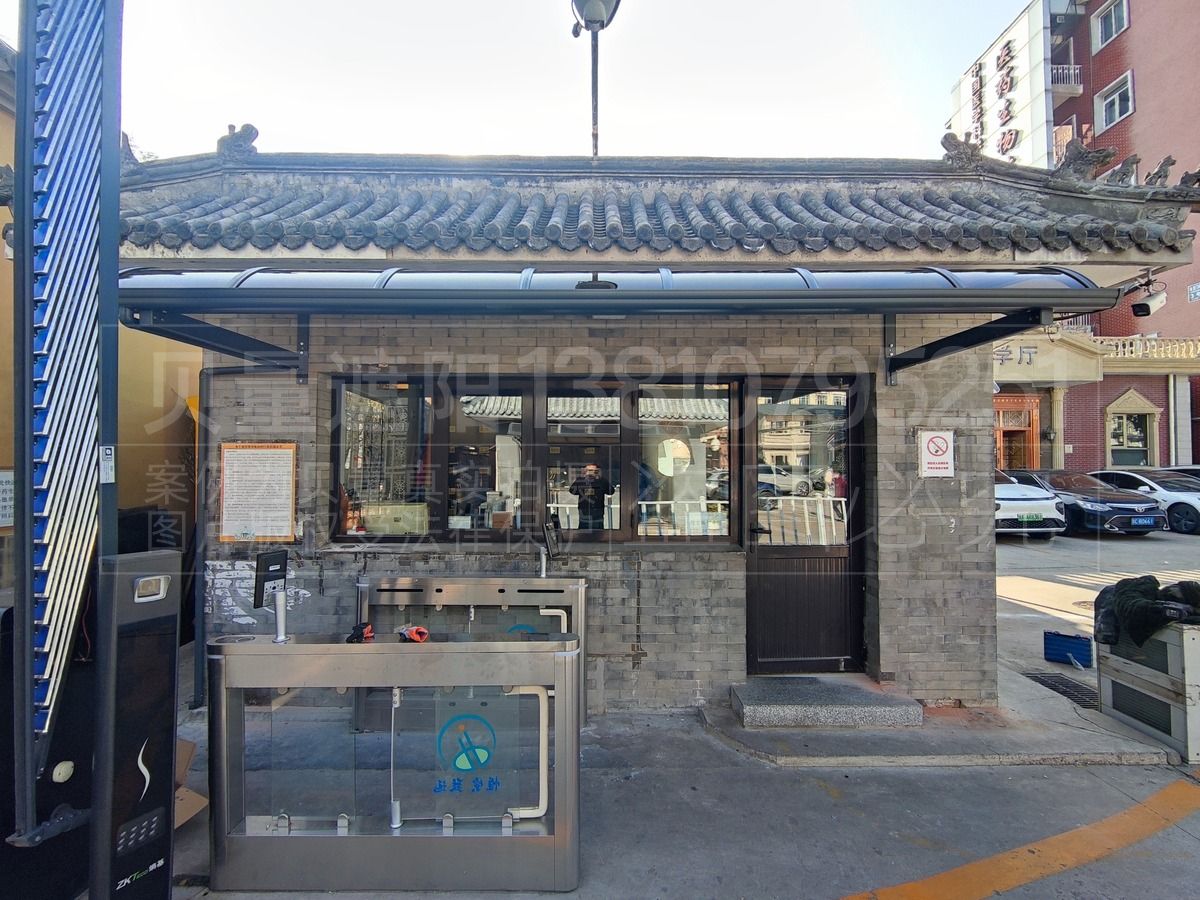

图2：细节收口-美观实用

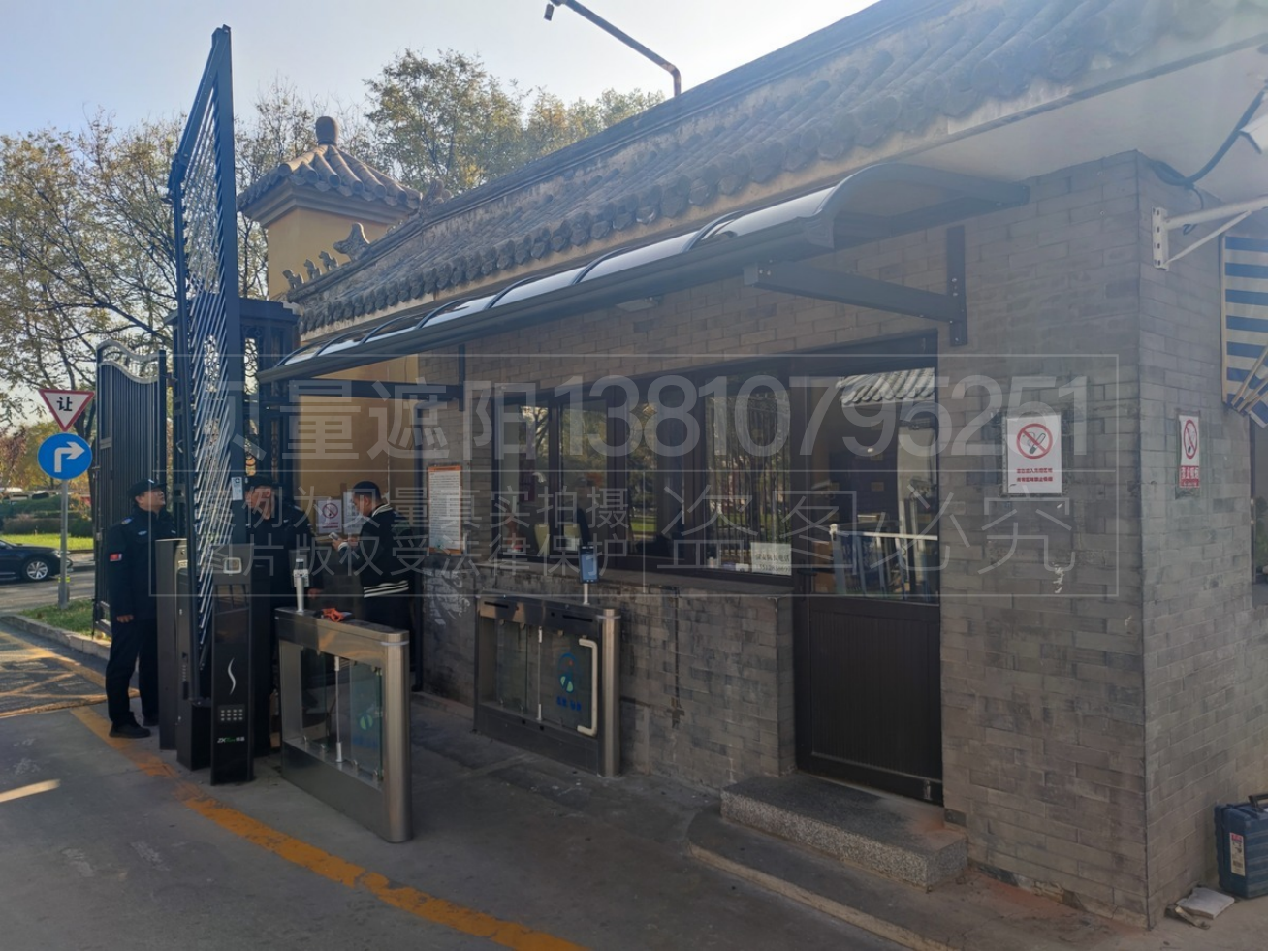

图3：闸机上方细节-美观、适用

五、联系我们

北京贝量遮阳科技有限公司

联系人：张经理

手机：138-1079-5251

电话：010-67852366

总厂：北京市通州区张家湾镇牌楼营168号院

分厂：北京市大兴区黄村镇磁各庄工业园

分厂：北京市昌平区小汤山工业园

让每一寸空间，都变成舒适的户外生活区——北京贝量遮阳，为您量身定制专业遮阳解决方案。

六、技术总结与建议

项目成功的关键要素：

·   · 严选材料：6063-T5铝合金+氟碳喷涂，10年不锈不褪色

·   · PC耐力板：抗冲击250倍于玻璃，透光率高空间通透明亮

·   · 隐藏排水：沿口导水槽+立柱内排，美观不凌乱

·   · 模块化安装：工期短、不破坏现有结构，省心省力

·   · 售后无忧：主体结构质保10年，控制系统质保3年

如需了解更多产品信息或预约现场考察，欢迎随时联系我们。
